1. Rendimiento extremo antifiltraciones:Coeficiente de permeabilidad ≤1×10⁻¹³ cm/s (ASTM E96), bloqueando completamente la migración de lixiviados de cianuro, ácidos fuertes e iones de metales pesados.
2. Alta resistencia mecánica:Resistencia a la perforación ≥550N (ASTM D4833), resistencia al desgarro ≥200N (desgarro trapezoidal ASTM D1004), soportando el impacto de una carga de mineral >100MPa en el campo de lixiviación en pilas.
3. Estabilidad de la interfaz en pendiente pronunciada:La textura de superficie rugosa doble (profundidad de pulverización ≥0,5 mm) proporciona un ángulo de fricción de interfaz ≥30° (ASTM D5321), lo que garantiza un riesgo de deslizamiento cero en una presa de relaves con pendiente de 1:1,5.
4. Garantía de tenacidad a bajas temperaturas:Temperatura de fragilidad a baja temperatura de -70 °C (ASTM D746), alargamiento de rotura ambiental de -40 °C ≥300 % (ASTM D6693), adecuado para áreas mineras de alto frío.

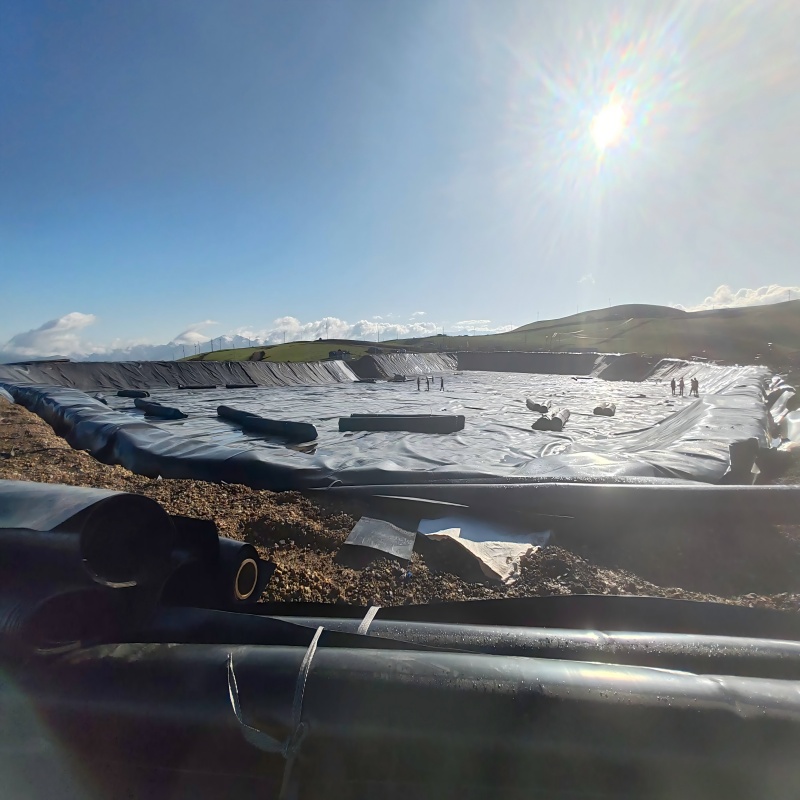

Introducción
La lámina de geomembrana de HDPE para minería es un material sintético antifiltración de alto rendimiento, ampliamente utilizado en ingeniería civil, ingeniería ambiental y gestión de recursos hídricos. Está fabricada con resina de polietileno de alta densidad (HDPE) como materia prima principal y se transforma en una lámina continua de espesor uniforme mediante procesos como extrusión, calandrado o moldeo por soplado. En el sector minero, constituye la barrera principal del sistema antifiltración de balsas de relaves y plataformas de lixiviación en pilas, y a menudo se denomina revestimiento para plataformas de lixiviación en pilas de minería o revestimiento para balsas de relaves.
Características clave
1. Excelente impermeabilidad:
Tiene un coeficiente de permeabilidad al vapor de agua y a los líquidos extremadamente bajos, y puede bloquear eficazmente el agua, las soluciones químicas, los gases y los contaminantes.
En pilas de lixiviación, como revestimiento para pilas de lixiviación minera, previene eficazmente que lixiviados de metales preciosos que contienen cianuro, ácidos fuertes (como el ácido sulfúrico) u otros agentes de lixiviación se filtren al suelo y contaminen el suelo y las aguas subterráneas. En estanques de relaves, previene eficazmente la fuga de lixiviados de lodos de relaves que contienen metales pesados, agentes de procesamiento de minerales y partículas sólidas finas.
2. Excelente estabilidad química:
Presenta una alta resistencia a la corrosión frente a la mayoría de los ácidos, álcalis, sales, aceites y disolventes orgánicos. Esta es la razón principal por la que la geomembrana de HDPE es indispensable en campos de lixiviación en pilas y estanques de relaves. Puede resistir la erosión de lixiviados altamente corrosivos en campos de lixiviación en pilas (como la lixiviación en pilas de mineral de cobre con ácido sulfúrico diluido o la lixiviación en pilas de mineral de oro con cianuro) y de lixiviados de relaves con componentes químicos complejos en estanques de relaves durante un largo periodo.
3. Alta resistencia mecánica y durabilidad:
Con buena resistencia a la tracción, al desgarro, a la perforación y a la fluencia, soporta tensiones de construcción, asentamientos de cimientos, cargas de recubrimiento y posibles amenazas de objetos afilados. Su excelente resistencia a la intemperie y a los rayos UV garantiza un servicio a largo plazo, de hasta 50 años o más.
La pendiente de la presa de relaves y la pronunciada pendiente del campo de lixiviación requieren una resistencia del material extremadamente alta para evitar desgarros y deslizamientos. La geomembrana texturizada de HDPE es especialmente importante en estas aplicaciones. Su textura superficial (simple o doblemente rugosa) aumenta significativamente el coeficiente de fricción con el geotextil, la georred o el material de recubrimiento superior subyacente (como tierra o grava), lo que mejora considerablemente la estabilidad del talud y evita que el sistema de revestimiento se deslice y falle en pendientes pronunciadas. Los proveedores de geomembranas suelen recomendar membranas rugosas con texturas específicas (como rociado o gofrado) y propiedades de fricción específicas para proyectos mineros.
4. Soldabilidad y control de calidad:
Mediante tecnologías de soldadura profesionales, como la soldadura de cuña caliente y la soldadura por extrusión, las uniones se conectan firmemente para garantizar la integridad de todo el sistema antifiltraciones.
La calidad de la soldadura es fundamental en los proyectos mineros antifiltración. Para detectar la calidad de las soldaduras de forma más intuitiva y fiable, los proyectos mineros utilizan cada vez más geomembranas de HDPE de dos colores. Este producto, fabricado por un fabricante profesional de geomembranas de dos colores, utiliza dos colores contrastantes (como negro/blanco, verde/negro) en las superficies superior e inferior de la propia membrana. Al soldar:
Soldadura con cuña caliente: después de que el soldador se mueve, la soldadura fundida cubrirá el color de la membrana inferior, formando una soldadura clara y de alto contraste, lo cual es conveniente para la inspección visual de la continuidad de la soldadura y la uniformidad del ancho.
Soldadura por extrusión: el electrodo fundido extruido se fusionará con la membrana inferior y el contraste de color hace que el estado de llenado y fusión del electrodo sea claro de un vistazo.
Ventajas: Reducen considerablemente el riesgo de detección fallida, mejoran la eficiencia y la fiabilidad de la detección de soldaduras y son especialmente adecuados para proyectos mineros de gran envergadura y complejidad. Es fundamental seleccionar proveedores de geomembranas y contratistas de soldadura con experiencia.
Principales escenarios de aplicación en minería
1. Pilas de lixiviación en pilas: revestimiento de pilas de lixiviación en pilas de minería.
Función: Colocar debajo de la pila de mineral para formar una enorme "cuenca impermeable" para recolectar la solución de lixiviación (Solución de lixiviación preñada - PLS) rica en metales objetivo (como oro, plata, cobre, uranio), y desviarla de manera segura a la piscina de recolección, mientras se evita absolutamente que los lixiviados altamente corrosivos y tóxicos y los metales pesados disueltos se filtren en la base.
Selección del material: Generalmente se utilizan geomembranas de HDPE más gruesas (de 1,5 mm a 2,5 mm o más). La geomembrana texturizada de HDPE (generalmente con superficie de doble rugosidad) se recomienda encarecidamente para taludes, ya que proporciona la fricción suficiente para resistir la carga de la pila de mineral y los requisitos de estabilidad del talud. Los requisitos de calidad de la soldadura son extremadamente altos, y la aplicación de la geomembrana de HDPE de dos colores ofrece ventajas significativas en este caso.
2. Estanques de relaves: Como revestimiento de cimientos y/o revestimiento de pendientes.
Función: Almacenar lodos de relaves (agua + sólidos finos + químicos residuales + posibles metales pesados) generados durante el proceso de beneficio. El sistema de revestimiento debe garantizar que estas sustancias nocivas no se filtren y proteger el medio ambiente circundante y la seguridad de las aguas subterráneas. Asimismo, se utiliza en estanques de almacenamiento de lixiviados en procesos de lixiviación en pilas (estanque PLS, estanque estéril).
Selección de materiales: Es una de las áreas con mayor consumo y con los requisitos más estrictos para la geomembrana de HDPE. Las membranas lisas o de superficie rugosa simple (con la superficie rugosa hacia arriba y en contacto con la capa protectora/drenante) se utilizan comúnmente en cimentaciones. La geomembrana texturizada de HDPE (generalmente con doble superficie rugosa) debe utilizarse en taludes (especialmente en cuerpos de presas con pendientes pronunciadas) para proporcionar la máxima resistencia a la fricción en la interfaz y garantizar la estabilidad coordinada del sistema de revestimiento y los materiales geotécnicos del cuerpo de la presa (geotextil, georred, arcilla). El espesor suele ser de 1,5 mm a 2,0 mm o más. También se recomienda la geomembrana de HDPE de dos colores para mejorar el control de calidad de la soldadura. Los proveedores confiables de geomembranas deben ofrecer productos que cumplan con las estrictas normativas mineras.
Lámina de geomembrana de HDPE para núcleos mineros Rango de parámetros físicos
Parámetros |
Gama estándar |
Requisitos clave para la minería |
Espesor |
1,5 - 3,0 mm |
Pila de lixiviación en pilas ≥2,0 mm; pendiente del estanque de relaves ≥2,0 mm |
Contenido y dispersión de negro de carbón |
2,0–3,0 % / ≤ Grado 2 |
Resistencia uniforme a los rayos UV, sin aglomeración (ASTM D5596) |
Resistencia a la tracción |
≥25 kN/m (vertical/lateral) |
Para pendientes pronunciadas o áreas de alta carga, se prefieren BIDIM (≥50) o una máscara rugosa de alta resistencia. |
Resistencia al daño mecánico |
Perforación ≥500 N Desgarro ≥150 N |
Área de mineral del sitio de lixiviación en pilas: Perforación ≥600 N; Cimentación del estanque de relaves: Desgarro ≥200 N (ASTM D4833/D1004) |
Alargamiento a la rotura |
≥600% |
-70 °C Ambiente de baja temperatura ≥300 % (adecuado para zonas mineras de mucho frío) |
Ángulo de fricción de la interfaz |
Película rugosa ≥30° |
Cuando la pendiente del estanque de relaves sea >1:3, se deberá utilizar una película rugosa doble (ASTM D5321) |
Resistencia al agrietamiento por tensión |
≥1500 horas |
Requisito obligatorio para entornos con fuertes ácidos/cianuros (como líquidos de lixiviación en pilas) (ASTM D5397) |
Coeficiente de permeabilidad |
<10⁻¹³ cm/s |
Es necesario cooperar con la inspección de soldadura de película de dos colores para garantizar el sellado general. |
Temperatura de fragilización a baja temperatura |
≤-70 °C |
Requerido en zonas frías (como Mongolia y áreas mineras canadienses) (ASTM D746) |
Recomendaciones de selección
1. Priorizar a los proveedores profesionales de geomembranas: exigir informes de pruebas de terceros (como GRI-GM13, normas ASTM).
2. Partes clave de la minería: Especificar BIDIM (HDPE orientado biaxialmente) o membrana de HDPE de superficie rugosa de alta resistencia.
3. Control de calidad de la soldadura: utilice geomembrana HDPE de dos colores y coopere con detección de chispas eléctricas/vacío.
Puntos de Selección y Construcción (Énfasis Especial en Proyectos Mineros)
1. Espesor y resistencia: Los proyectos de minería generalmente requieren especificaciones más gruesas (≥1,5 mm, ≥2,0 mm en áreas clave) para cumplir con los requisitos de alta carga, resistencia a la perforación y durabilidad a largo plazo.
2. Tipo de superficie: La geomembrana texturizada de HDPE es el estándar para taludes de balsas de relaves y campos de lixiviación en pilas. La selección del tipo de textura (rugosidad por aspersión, relieve) y el coeficiente de fricción deben determinarse según los cálculos de diseño específicos.
3. Materias primas y negro de humo: Se debe utilizar resina HDPE virgen de alta calidad, con un contenido de negro de humo de ≥2% y una distribución uniforme para garantizar la resistencia a los rayos UV a largo plazo.
4. Control de Calidad de la Soldadura: Es fundamental para el éxito o el fracaso de los proyectos mineros. Se recomienda encarecidamente el uso de geomembrana de HDPE de doble color, junto con estrictos procedimientos de soldadura (PQS), certificación de calificación de soldadores y pruebas no destructivas exhaustivas (chispa, caja de vacío, cámara de presión de aire/vacío y pruebas destructivas).
5. Selección del proveedor: Es importante seleccionar proveedores de geomembranas con experiencia y buena reputación que puedan proporcionar documentación de calidad completa (certificados de materia prima, registros de producción, informes de pruebas de terceros) y soporte técnico. Para membranas bicolores, se debe seleccionar un fabricante profesional de geomembranas bicolores con experiencia exitosa en proyectos mineros.
6. Capa protectora: Diseñe y coloque cuidadosamente la capa protectora de geotextil y la capa de cubierta de tierra y piedra adecuada (sin bordes afilados) para evitar daños mecánicos durante la construcción y el servicio.
Lámina de geomembrana de HDPE de Haoyang para la industria minera
Las láminas de geomembrana de HDPE, especialmente la geomembrana texturizada de HDPE y la geomembrana de HDPE bicolor, son el material fundamental para la protección ambiental en la minería moderna. Como revestimiento confiable para pilas de lixiviación y estanques de relaves, brindan una protección antifiltración indispensable para pilas de lixiviación y estanques de relaves, previniendo eficazmente la contaminación ambiental por soluciones tóxicas y dañinas. Su excelente estabilidad química, alta resistencia, durabilidad y excelente estabilidad de taludes, gracias a su diseño de superficie rugosa, las convierten en la opción preferida para proyectos mineros. Al elegir, asegúrese de colaborar con proveedores profesionales de geomembranas. Para los aspectos clave del control de calidad (como la soldadura), priorice los productos de película bicolor fabricados por fabricantes profesionales de geomembranas bicolores, que cumplen con los más altos estándares de construcción y especificaciones de aceptación.
Haoyang Environmental Technology se destaca como el proveedor especializado de geomembranas de China para aplicaciones mineras agresivas desde 2008. Nuestras geomembranas de HDPE texturizadas con una construcción de doble color de 1,5 mm brindan un control de calidad de instalación visual mientras que el perfil de superficie 3D alcanza ángulos de fricción estática de 35 grados críticos para la estabilidad del revestimiento de la plataforma de lixiviación en pilas fabricadas con polietileno de primera calidad con una dispersión de negro de humo al 2,5%, estas láminas brindan una permeabilidad de 0,03 perm y una resistencia a la perforación de 6000 N que supera los estándares ASTM GM13 para la contención del drenaje de roca ácida probada en operaciones globales de cobre, oro y litio, incluidas las plataformas de lixiviación de 1200 hectáreas de Perú y las minas de gran altitud de Chile, donde nuestros sistemas de geomembranas de dos colores redujeron los costos de inspección de fugas en un 70% a través de la identificación instantánea de defectos como fabricantes certificados de revestimientos de plataformas de lixiviación en pilas de minería, ofrecemos rollos sin costura de 10 metros de ancho con protocolos de soldadura robótica que garantizan una integridad de la costura del 100% incluso en entornos de menos 40 ° C. Solicite informes de pruebas de abrasión de mineral que validen una vida útil de 50 años bajo exposición a sulfuros.
